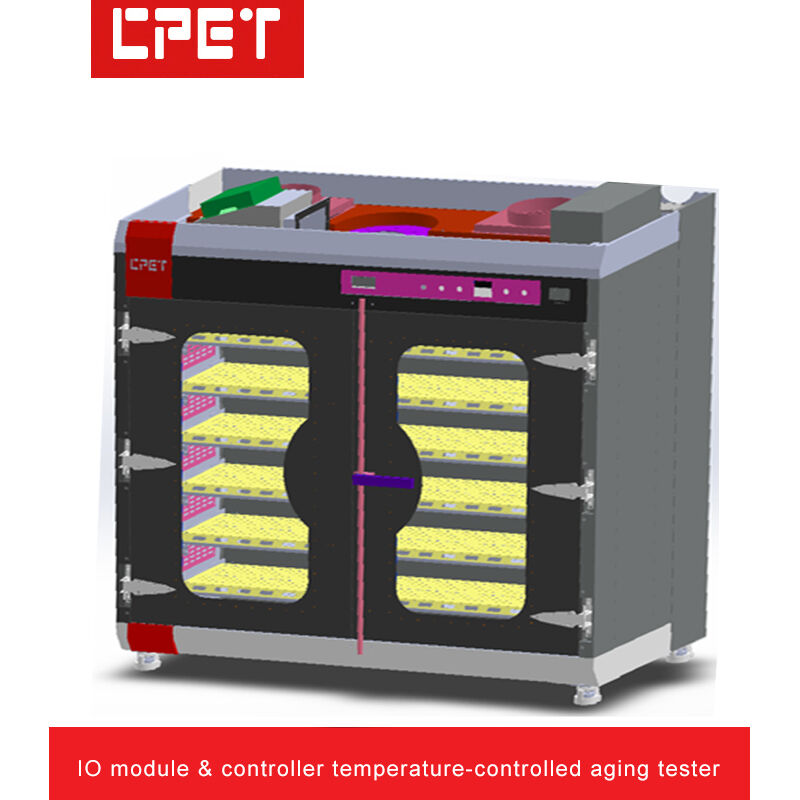

| 1 | Γήρανση Εμφάνιση και δομή του ντουλαπιού: |
| Α | Ποσότητα προϊόντος γήρανσης: | Κάθε ντουλάπι γήρανσης μπορεί να γήρανση 24 PCS των προϊόντων 4-16 καναλιών εξόδου, 12 PCS των προϊόντων 17-32 καναλιών εξόδου (2 καναλιών εξόδου παράλληλα) |
| Β | Διάμετροι εξοπλισμού (mm): | Μονάχα ντουλάπι γήρανσης: L2050mm x W1200mm x H2200mm (εκτιμώμενες, πραγματικές διαστάσεις σύμφωνα με τις απαιτήσεις σχεδιασμού). |
|
|
| Γ | Αριθμός στρωμάτων τροχοφόρου: | 6 στρώσεις, 4 προϊόντα PCS ανά στρώση |
| D | Υψόμετρο και πλάτος στρώματος τροχοφόρου: | πλάτος στρώματος 320 mm, ύψος 170 mm |
| Ε | Υλικό δομής τροχόσπιτου: | 20,0 mm παχιά πλακέτα χάλυβα, αναφορά εμφάνισης βιομηχανικού σχεδιασμού |
| F | Μέθοδος ψύξης περιοχής φορτίου: | Εμπνευστήρας εξάτμισης υψηλής θερμοκρασίας, τύπου εξάτμισης άνω |
| G | Μεθοδολογία διαστρωτικής μόνωσης και αντιστατικής: | Επικάλυμμα από επωξικό υλικό με τρύπες ψύξης |
| H | Τύπος δομής τροχόσπιτου: | Φορτίο τοποθετημένο στην περιοχή του προϊόντος, απομόνωση εμπρός-πίσω |
| Εγώ... | Δομή ελέγχου θερμοκρασίας: | Πεδίο προϊόντος: θερμοκρασία-ελεγχόμενη, θέρμανση χαμηλής θερμοκρασίας, εξάτμιση υπερθερματισμού |
| 2 | Εισαγωγή του έργου |
| Α | Μέθοδος ελέγχου της μονάδας: | Επικοινωνία RS485, επικοινωνία RS232 στον υπολογιστή υποδοχής |
| Β | Εγκατεστημένο φορτίο ERS: | 3-120V/0.2-10A/150W/8CH (βλέπε προδιαγραφές για λεπτομέρειες) |
| Γ | Μέθοδος απομόνωσης της μονάδας ανάκτησης ενέργειας: | Τα ηλεκτρονικά κανάλια μονάδας φορτίου χρησιμοποιούν οπτική απομόνωση (απομόνωση επικοινωνίας και ισχύος) |
| D | Τρόπος φόρτωσης της μονάδας ανάκτησης ενέργειας: | Τρόποι φόρτωσης CC, CV, CR, CP |
| Ε | Αρχιτεκτονική σχεδιασμού μονάδας ανάκτησης ενέργειας: | Σχεδιασμός μακράς διάρκειας (ιδιοκτησιακή πνευματική ιδιοκτησία) |
| F | Διαμόρφωση προγραμματιζόμενης μονάδας φορτίου, μετατροπέα και συνεχούς ρεύματος: | CP8530 x 24 (1 PCS προϊόν ανά 1 PCS φορτίο) / CP5312A x 8 (3 PCS προϊόντα ανά 1 PCS μετατροπέα)
Δύναμη προγραμματισμού συνεχούς ρεύματος: 20KW/200A 8-120V x 3 (8 PCS προϊόντα ανά 1 PCS συνεχούς ρεύματος προγραμματισμένη μονάδα) |
|
|
| G | Επικοινωνία για το προϊόν: | Κάθε προϊόν εξοπλισμένο με 1 κανάλι CAN2.0 |
| H | Αποδοτικότητα εξοικονόμησης ενέργειας: | Περίπου 60-80% (εξαρτάται από το επίπεδο τάσης εισόδου του προϊόντος) |
| 3 | Ηλεκτρική ρύθμιση και ρύθμιση θερμοκρασίας του τροχοφόρου γήρανσης ισχύος: |
| Α | Μέθοδος καλωδίωσης: | Δύναμη εισόδου εναλλασσόμενης ισχύος με βιομηχανικές πρίζες 15A (8 μονάδες ανά στρώμα), τερματικά εξόδου συνεχούς ρεύματος: συνδετήρες μπανάνας (βλέπε σελίδα P7 για λεπτομέρειες) |
| Β | Κλειδιά λειτουργίας πίνακα: | Εισαγωγή τάσης και ρεύματος εναλλασσόμενου ρεύματος, διακόπτης εκκίνησης, διακόπτης έκτακτης ανάγκης |
| Γ | Ακριβότητα ελέγχου θερμοκρασίας περιοχής προϊόντος: | Περιοχή προϊόντος - Ελεγχόμενη γήρανση σε θερμοκρασία περιβάλλοντος, ρυθμιζόμενη από +5C έως 85C. Ακριβότητα θερμοκρασίας +/-5C |
| D | Αρχή ελέγχου θερμοκρασίας περιοχής προϊόντος: | Θέρμανση χαμηλής θερμοκρασίας, εξάτμιση υψηλής θερμοκρασίας |
| Ε | Μέθοδος διανομής και ελέγχου ισχύος τροχοφόρου: | 380V τριφασική πεντασύρματη διανομή ισχύος, παρακολούθηση υπολογιστή και χειροκίνητος ηλεκτρικού ελέγχου |
| F | Δυνατότητα διανομής ισχύος τροχοφόρου: | 150W x 384 μονάδες / 0,8 ~= 72KW, δοκιμασμένη απόδοση προϊόντος υπολογίζεται σε 80%, γήρανση του ντουλαπιού αυτοπροσφορά ενέργειας, θέρμανση & ισχύ εξάτμισης 9KW |
| G | Μέθοδος ελέγχου εισόδου: | Αυτοματοποιημένος έλεγχος προγράμματος |
| H | Προστασία ασφαλείας για τα ντουλάπια γήρανσης: | Προστασία γείωσης εξοπλισμού, προστασία διακόπτη διαρροής, συναγερμός καπνού |
| Εγώ... | Διαμόρφωση υποδοχής και οθόνης του κιβωτίου ελέγχου: | 1Βιομηχανικός υπολογιστής: ASUS βιομηχανικός υπολογιστής, μοντέλο D701MER, CPU I3-14100, RAM 8G DDR5, αποθήκευση 1T HDD + 256G SSD, OS WIN11 PRO, παροχή ενέργειας 180W (ASUS)
2Οθόνη: Acer K222HQL, 21,5 ιντσών, ανάλυση 1920x1080 οθόνη LED, διεπαφή VGA |
|
|
|
|
| 4 | Σύνοψη των κύριων λειτουργιών του συστήματος: |
| Α | Κατάλληλο για παλαιότερους ελεγκτές/μονάδες IO, τροφοδοσίες ηλεκτρικής ενέργειας διακομιστών, τροφοδοσίες ηλεκτρικής ενέργειας υπολογιστών, προσαρμογείς κλπ. |
| Β | Δωρεάν ιδιόκτητο λογισμικό παρακολούθησης της γήρανσης με ελεγχόμενη θερμοκρασία, με ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας και χωρίς νομικό κίνδυνο |
| Γ | Προγραμματιζόμενες ηλεκτρονικές μονάδες φορτίου που παρακολουθούν την τάση εξόδου, το ρεύμα, την ισχύ και άλλες παραμέτρους |
| D | Το λογισμικό παρακολούθησης της γήρανσης περιλαμβάνει υπηρεσία αναβάθμισης, ισχυρή επεκτασιμότητα εξοικονομεί επανειλημμένες επενδύσεις εξοπλισμού |
| Ε | Παράμετροι γήρανσης, ρύθμιση χρόνου, επεξεργασία ακολουθίας ON/OFF (δοκιμασία ενεργείας προϊόντος ON/OFF), υποστήριξη αυτόματης αλλαγής τάσης, μετατροπής φορτίου και άλλων προγραμματιζόμενων λειτουργιών |
| F | Αυτόματη χρονική απενεργοποίηση μετά την ολοκλήρωση της γήρανσης, βολική για ανεξέλεγκτη λειτουργία |
| G | Το PC εμφανίζει αυτόματα την επιτυχία/αποτυχία των δοκιμασμένων προϊόντων ισχύος, οπτική παράθυρα πολλαπλών τροχοφόρων για κεντρική διαχείριση, εξοικονομεί τους χειριστές και βελτιώνει την αποδοτικότητα της παραγωγής |
| H | Το PC αποθηκεύει αναφορές δεδομένων γήρανσης, παραμέτρους διαδικασίας ανιχνεύσιμες. Υποστηρίζει επίσης τη σάρωση barcode και την φόρτωση συστήματος MES |
| Εγώ... | Το RS232 στο RS485 χρησιμοποιεί οπτικώς απομονωμένο μετατροπέα, βελτιώνει την αξιοπιστία της επικοινωνίας και αποτρέπει την καταστροφή του εξοπλισμού από κεραυνό |
| J | Κάθε υπολογιστής (καμπίνα ελέγχου) μπορεί να παρακολουθεί ταυτόχρονα πολλαπλά ντουλάπια γήρανσης (νυν σχεδιασμός: 1 ντουλάπι ελέγχου υποστηρίζει 4 ντουλάπια γήρανσης) |
| Κ | Έξυπνο μετρητή ενέργειας, λογισμικό συστήματος συλλέγει και παρακολουθεί αυτόματα την ενέργεια ανάκτησης φορτίου, την πραγματική κατανάλωση ενέργειας, τη συνολική κατανάλωση ενέργειας και υπολογίζει αυτόματα την απόδοση ανάκτησης |
| Α | Υποστηρίζει την φόρτωση του συστήματος MES (ενεργή φόρτωση), την αυτόματη μετάδοση σταθμού, την αυτόματη φόρτωση ελαττωματικών κλειδαριών, την αυτόματη ανάκτηση παραμέτρων γήρανσης με barcode προϊόντος |
| Μ | Λογισμικό παρακολούθησης της γήρανσης της ισχύος με ενσωματωμένη τεκμηρίωση βοήθειας για άμεση καθοδήγηση λειτουργίας |
| N | Η τάση εισόδου του καναπέ γήρανσης: AC380V τριφασική. Η τάση εισόδου του καναπέ ελέγχου: AC220V μονοφασική |
